Что такое соединительная муфта для кабеля

Соединительная муфта — это элемент кабельной арматуры, предназначенный для герметичного и надёжного соединения двух участков силового кабеля. Она обеспечивает как электрическое, так и механическое соединение токопроводящих жил, а также восстановление изоляции, экрана и защитных оболочек.

Такие муфты применяются в распределительных сетях различного уровня напряжения — от низковольтных (до 1 кВ) до высоковольтных (6–110 кВ и выше).

Основные виды соединительных муфт

• Термоусаживаемые

• Холодной усадки

• Заливные (эпоксидные)

• Гелеобразные

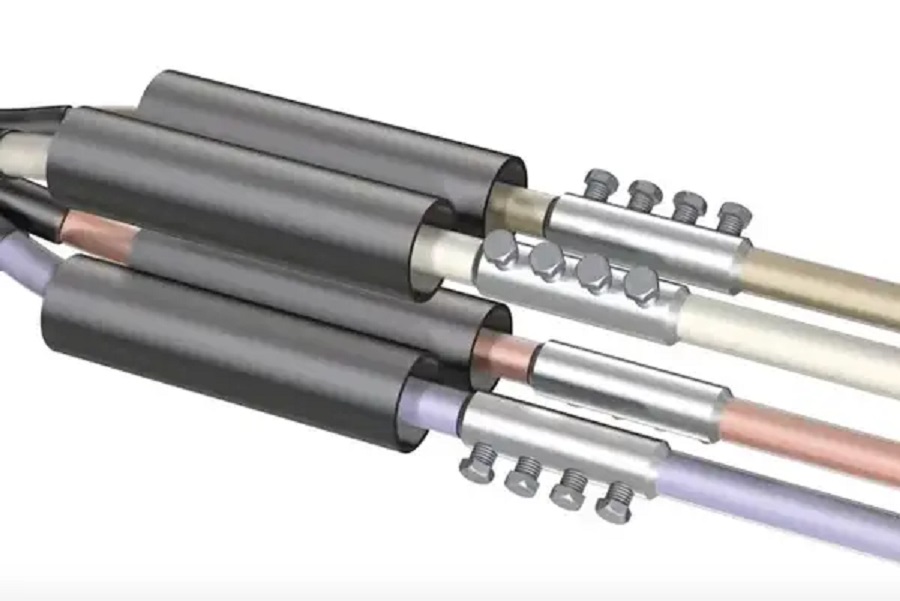

• Механические (болтовые)

• Свинцовые (устаревший тип)

Назначение соединительных муфт

Муфты соединительные служат для:

• восстановления кабельной трассы после повреждения;

• наращивания кабеля по длине;

• перехода между кабелями с разными типами жил (медь ↔ алюминий);

• защиты места соединения от влаги, механических воздействий, УФ и других факторов.

Для высоковольтных линий особенно важны параметры выравнивания электрического поля и надёжной герметизации.

Свинцовые муфты

Свинцовые муфты — это классическая разновидность кабельных соединений, использовавшаяся с середины XX века, в основном для бумажно-масляных кабелей высокого напряжения. Основой конструкции является литой или вручную обжимной кожух из свинца, который обеспечивал высокую герметичность и долговечность в условиях подземной прокладки.

Конструкция и монтаж

Муфта состоит из:

• механической или пайкой соединённой гильзы для жил;

• изоляционных прокладок (чаще бумажных);

• наружной оболочки из свинца;

• герметизации кабельных вводов (битум, кабельный герметик, жгуты).

Свинец плавится при температуре около 327 °C, поэтому установка требует специальных навыков: литьё расплавленного металла, формовка и остужение. Ранее муфты также заливались кабельным компаундом (например, смесью битума и воска).

Плюсы и минусы свинцовых муфт

• Плюсы: высокая прочность, водонепроницаемость, долговечность (до 50 лет эксплуатации).

• Минусы: трудоёмкость монтажа, пожароопасность при работе с расплавами, токсичность свинца, невозможность применения на современных кабелях с ПВХ или сшитой полиэтиленовой изоляцией.

Современные стандарты кабельных линий требуют более безопасных, быстрых и адаптируемых решений. Свинец как материал запрещён или ограничен в использовании во многих странах из-за экологических и санитарных норм. Его монтаж требует опыта, опасен для здоровья и несовместим с новыми типами изоляции.

Также современные кабельные трассы подвержены подвижкам, вибрациям и нагрузкам, с которыми жёсткая свинцовая оболочка справляется хуже гибких термоусадочных или гелевых решений.

Актуальные альтернативы

• Термоусаживаемые муфты — наиболее массовый тип, быстро монтируются с помощью промышленного фена.

• Муфты холодной усадки — удобны в ограниченном пространстве, безопасны, не требуют нагрева.

• Гелевые муфты — обеспечивают быструю герметизацию, особенно в распределительных сетях.

• Механические (болтовые) — подходят для аварийного ремонта и монтажа без спецоборудования.

Свинцовые муфты сыграли важную роль в истории кабельных сетей, особенно в эпоху бумажно-масляных кабелей. Однако современные реалии требуют новых решений — более безопасных, быстрых и экологичных. Сегодня их заменили технологии термоусадки, гелевой герметизации и муфты холодной усадки. Если вы встречаете свинцовые муфты в эксплуатации — скорее всего, это объекты старого фонда, требующие модернизации.
