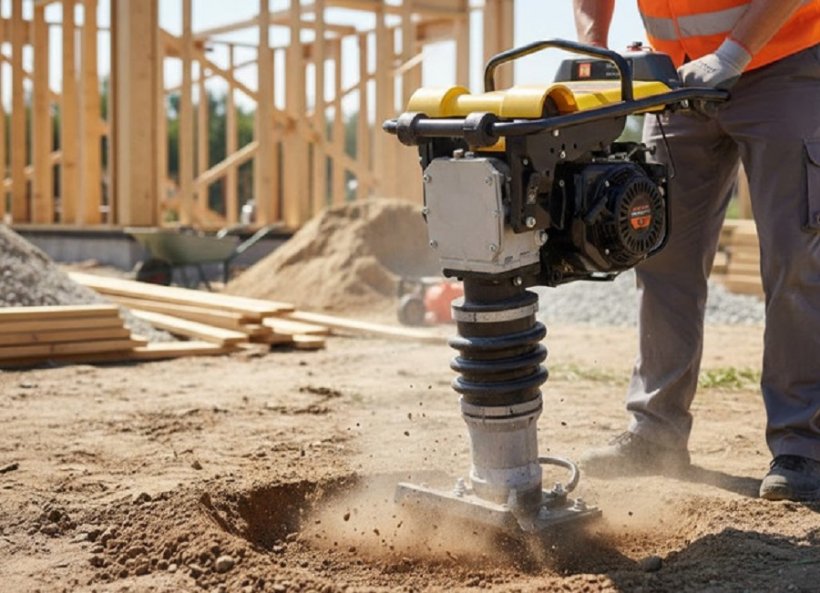

Что такое вибротрамбовка (вибронога): устройство и принцип работы

Когда речь заходит об уплотнении грунта в узкой траншее или вокруг свежезалитой сваи, обычная виброплита пасует — она слишком громоздкая и неповоротливая. В таких случаях на помощь приходит верный «кузнечик» строителя, или, говоря официально, вибротрамбовка, которая за счет своей конструкции способна пробить слой земли там, куда другая техника просто не пролезет. Этот инструмент — настоящий спаситель для тех, кто прокладывает коммуникации, устанавливает столбы или работает в стесненных условиях фундамента.

Понимание того, как устроена эта «нога» и по какому принципу она долбит почву, убережет вас от ошибок при выборе и дорогостоящего ремонта. Ведь на первый взгляд кажется, что это просто прыгающая палка с мотором, но внутри скрыт сложный механизм, работающий на пределе физических возможностей. В этой статье мы заглянем под кожух агрегата, разберем его анатомию и выясним, почему именно этот девайс считается эталоном для точечного и глубокого уплотнения сложных грунтов.

Анатомия «виброноги»: из чего состоит этот прыгающий зверь

В основе каждой трамбовки лежит мощный силовой агрегат — чаще всего это четырехтактный бензиновый двигатель, хотя встречаются дизельные и электрические версии. Мотор установлен сверху, чтобы быть подальше от пыли и грязи, которые летят из-под подошвы во время работы. От него крутящий момент передается через центробежную муфту на кривошипно-шатунный механизм. Эта деталь превращает вращение вала в те самые возвратно-поступательные движения, которые заставляют инструмент «прыгать».

Сердце устройства спрятано в защитном гофрированном чехле (пыльнике). Внутри находится блок мощных пружин, которые работают в масляной ванне. Когда поршень идет вниз, он сжимает пружины, передавая колоссальную энергию удара на рабочую башмачную пяту. Пыльник здесь — критически важная деталь: если он порвется и внутрь попадет песок, поршневая группа «умрет» буквально за считанные часы. Поэтому опытные строители всегда начинают смену с осмотра этой резиновой «гармошки».

Рабочая подошва, или башмак, обычно изготавливается из высокопрочной стали или композитных материалов с деревянной вставкой внутри. Дерево здесь нужно не для красоты — оно отлично гасит лишние вибрации, не давая им разрушать саму конструкцию трамбовки. Ширина подошвы небольшая (обычно 25-30 см), что позволяет инструменту концентрировать всю силу удара на маленьком пятачке, обеспечивая невероятную глубину уплотнения.

Завершает конструкцию рама с рукояткой, за которую держится оператор. В продвинутых моделях рукоять крепится через специальные демпферы, чтобы руки рабочего не превратились в отбойный молоток к концу смены. Здесь же обычно располагается рычаг газа, позволяющий регулировать интенсивность прыжков. Все устроено максимально эргономично: вы направляете аппарат, а основную работу за вас делает гравитация и энергия сжатых пружин.

Принцип работы: физика направленного удара

В отличие от виброплиты, которая «гладит» поверхность за счет круговых колебаний, вибротрамбовка бьет строго вертикально. Это можно сравнить с работой кувалды, только удары наносятся с частотой до 700 раз в минуту. Благодаря такой частоте и амплитуде прыжка (которая может достигать 5–8 см), энергия проникает глубоко в структуру грунта. Частицы земли под давлением перегруппировываются, вытесняя воздух и лишнюю влагу, что создает монолитный слой.

Когда вы заводите мотор и добавляете газ, центробежная муфта сцепляется с барабаном, и механизм оживает. Аппарат начинает совершать ритмичные прыжки. Интересно, что за счет небольшого наклона ударного механизма вперед, трамбовка сама медленно продвигается по площадке. Оператору не нужно ее толкать со всей силы — достаточно просто придерживать и задавать нужный вектор движения, контролируя процесс.

Высокая энергия одиночного удара — главное преимущество «ноги». Если плита весом 80 кг просто придавливает верхний слой, то трамбовка того же веса за счет малой площади контакта «пробивает» суглинки и глину на глубину до 60-70 см. Это критически важно при обратной засыпке траншей, где нужно гарантировать отсутствие просадки грунта под тяжестью будущих коммуникаций или дорожного полотна.

Почему стоит выбрать именно такой метод уплотнения:

• Максимальное давление на единицу площади поверхности.

• Возможность работы с вязкими грунтами (глина, суглинок), где плита просто бесполезна.

• Высокая амплитуда хода, позволяющая трамбовать толстые слои материала за один проход.

• Компактность, дающая доступ в самые узкие и неудобные места.

Сфера применения: где «кузнечик» незаменим

Основная стихия виброноги — это узкие пространства. Представьте, что вам нужно уплотнить песок в траншее шириной всего 40 сантиметров под водопроводную трубу. Загнать туда каток или плиту не получится физически. Вибротрамбовка идеально встает в такой ров и позволяет подготовить жесткое основание, чтобы труба со временем не прогнулась и не лопнула под давлением земли.

Еще одна важная задача — работа вокруг колонн, опор освещения и в углах фундаментов. Там, где требуется ювелирная точность и мощный удар, этому инструменту нет равных. Также «ногу» часто используют при ремонте трамвайных путей или установке бордюров, когда нужно точечно подготовить небольшие участки земли. Она легко маневрирует между препятствиями, не повреждая уже установленные конструкции.

Основные сценарии использования вибротрамбовки:

1. Уплотнение грунта в траншеях при прокладке кабелей и трубопроводов.

2. Подготовка основания под заливку ленточных фундаментов.

3. Трамбовка земли вокруг столбов, свай и мачт.

4. Ямочный ремонт дорог в труднодоступных местах (например, вокруг люков).

Секреты эксплуатации: как не «убить» инструмент

Работа на вибротрамбовке требует соблюдения определенных правил, иначе дорогой агрегат быстро превратится в металлолом. Первое и самое важное — правильный хват. Не нужно наваливаться на рукоятку всем весом или пытаться удержать инструмент «мертвой хваткой». Это не только вредно для ваших суставов, но и мешает аппарату нормально прыгать, гася его полезную энергию.

Второй момент — чистота воздушного фильтра. Поскольку техника работает в облаке пыли, фильтр забивается моментально. Работа с грязным фильтром ведет к переобогащению смеси, перегреву двигателя и быстрому износу цилиндропоршневой группы. Многие профессионалы используют систему двойной фильтрации и чистят элементы после каждого рабочего дня. Это простое действие способно вдвое продлить ресурс мотора.

Особое внимание стоит уделять качеству топлива и масла в ударном механизме. В «ноге» используется специальное масло для редукторов, которое должно выдерживать постоянные ударные нагрузки. Если уровень смазки упадет или она превратится в черную жижу, пружинный блок заклинит, и ремонт обойдется в половину стоимости нового аппарата. Регулярная проверка окошка уровня масла — это обязательный ритуал перед запуском.

Короткий чек-лист по уходу за трамбовкой:

• Проверка целостности резинового пыльника перед каждым включением.

• Очистка или замена воздушного фильтра раз в 10–20 моточасов.

• Контроль затяжки всех резьбовых соединений (от вибрации болты часто откручиваются).

• Хранение и транспортировка только в вертикальном положении, чтобы масло не залило карбюратор.
